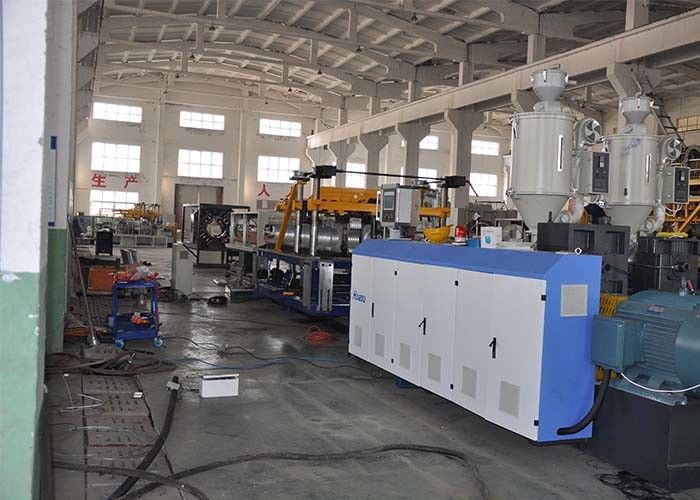

260 কেজি / এইচ কমন সিঙ্গল ওয়াল rugেউতোলা পাইপ এক্সট্রুশন লাইন Corেউখেলান পাইপ গঠন মেশিন

• Rugেউখেলান পাইপ তৈরির মেশিন রয়েছে বন্ধ কাঠামো, এবং আমরা ভ্যাকুয়াম গঠনেরও সরবরাহ করতে পারি।বন্ধ এবং অবিচ্ছিন্ন টানেলটিতে ছাঁচটি সামনে এবং পিছনে সরানো।সুড়ঙ্গ গঠন স্যান্ডউইচ নকশা করা এবং জলের জলে শীতল করে ছাঁচটি শীতল করা M Mালাই ফালাটি কার্বাইড ইস্পাত দিয়ে তৈরি, তাই এটি জারা প্রতিরোধী।

  একক প্রাচীর rugেউতোলা পাইপ মেশিনটি শানডং হুয়াশু দ্বারা বিকাশ করা হয়েছিল।এটি মডিউল এবং টেমপ্লেটগুলি চালনার জন্য গিয়ারগুলি গ্রহণ করে যাতে পণ্যগুলির জলের সংবহন শীতলতা এবং বায়ু শীতলতা উপলব্ধি করা যায়, যা উচ্চ-গতির ছাঁচনির্মাণ, এমনকি rugেউখেলান, মসৃণ অভ্যন্তরীণ এবং বাইরের পাইপ প্রাচীর নিশ্চিত করে।এই rugেউখেলান পাইপগুলি বিশেষত তারের জলবাহী পাইপে ব্যবহৃত হয়।

  একক প্রাচীর rugেউখেলান পাইপ অটো তারের, বৈদ্যুতিক থ্রেড-পাসিং পাইপ, মেশিন টুলের সার্কিট, ল্যাম্প এবং লণ্ঠনের তারের সুরক্ষা পাইপ, এয়ার কন্ডিশনার এবং ওয়াশিং মেশিনের টিউব ইত্যাদি ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয় are

• উত্পাদন লাইন তালিকা

না	নাম ও মডেল		পরিমাণ
01	একক স্ক্রু এক্সট্রুডার এসজে 90x30		1 সেট
02	ছাঁচ	50 মিমি মরা মাথা ছাঁচ ব্লক	7 সেট
		Mm৩ মিমি ডাই হেড মোল্ড ব্লক
		75 মিমি মরা মাথা ছাঁচ ব্লক
		90 মিমি মরা মাথা ছাঁচ ব্লক
		110 মিমি মরা মাথা ছাঁচ ব্লক
		160 মিমি মরা মাথা ছাঁচ ব্লক
		200 মিমি মরা মাথা ছাঁচ ব্লক
03	গঠন-মেশিন এসবিসিজে -200		1 সেট
04	কাটিং মেশিন এসটিজি -200		1 সেট
05	ওভারটর্নিং ব্র্যাকেট		1 সেট
06	পিএলসি নিয়ন্ত্রণ ব্যবস্থা		1 সেট



• বিস্তারিত প্রযুক্তিগত তথ্য

1.0 একক স্ক্রু এক্সট্রুডার এসজে90x30

- ব্যারেল স্ক্রু স্ক্রু এর কঠোরতা HV> 740

- উপাদান 38CrMoAlA ব্যারেল এইচভি> 940 এর কঠোরতা

- নাইট্রাইডিং হ্যান্ডলিং

- ব্যারেল নাইট্রাইডিংয়ের গভীরতা 0.4--0.7 মিমি

- স্ক্রু নাইট্রাইডিং 0.3-0.6 মিমি গভীরতা

- স্ক্রু 90 মিমি এর ব্যাস

--এল: ডি 30︰1



গরম ঠান্ডা

- ব্যারেল হিটিং জোন 5 অঞ্চল এক্স 4.5 কিলোওয়াট

- ব্যারেল কুলিং জোন 5 অঞ্চল x 0.18kw

- ব্যারেল গরম 23kw পাওয়ার

পরিচালনা

--এইসি মোটর 150—1500 আরপিএম 75kw

- রূপান্তরকারী ফুজি

- হুইল বক্স গিয়ার ড্রাইভিং

- গিয়ার উপাদান 20CrMnTi

- গিয়ার টাইপ হেলিকাল গিয়ার

- ম্যাক্স।আউটপুট 260 কেজি / ঘন্টা

1.1 অটো-ফিডিং সিস্টেম

--আউটো ​​ড্রায়ার 1 পিসি

- উপাদান অটো-লোডার 1 পিসি



২.০ ছাঁচ

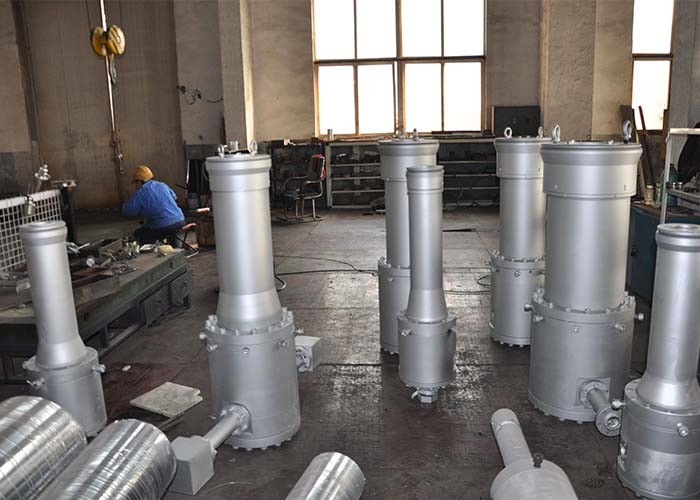

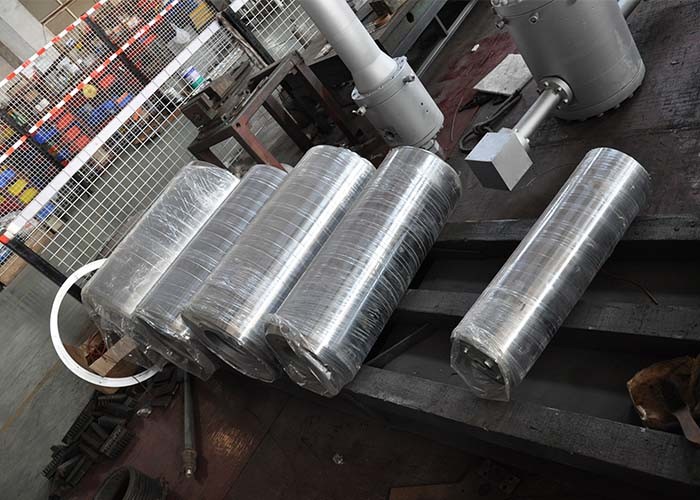

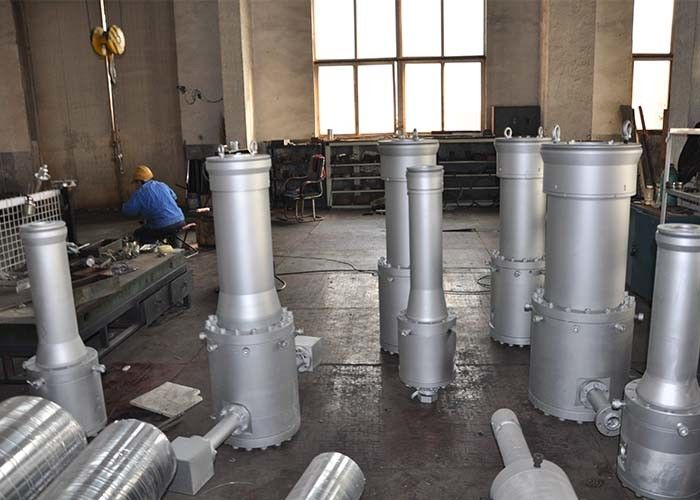

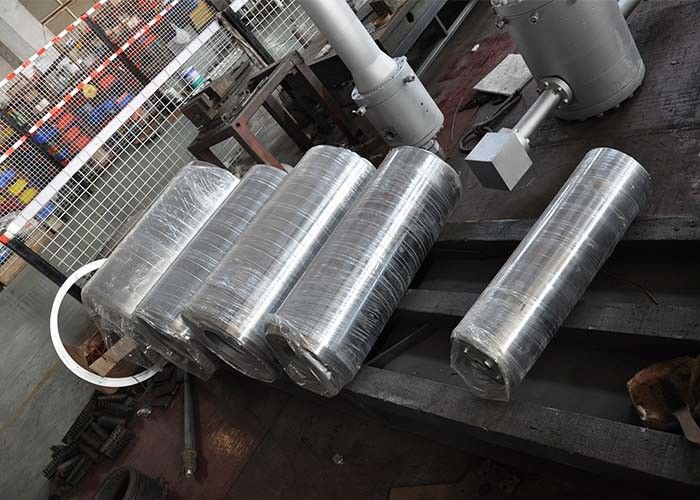

2.1 ডাই হেড

- স্পেসিফিকেশন: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200 মিমি

- ডি স্ট্রাকচার সর্পিল

- উপাদান 40 সিআর নাইট্রাইডিং এবং শোধন

2.2 ছাঁচ বিলক

- উপাদান উচ্চ মানের অ্যালুমিনিয়াম খাদ

- পরিমাণ 35 জোড়া

- কুলিং টাইপ এয়ার কুলিং

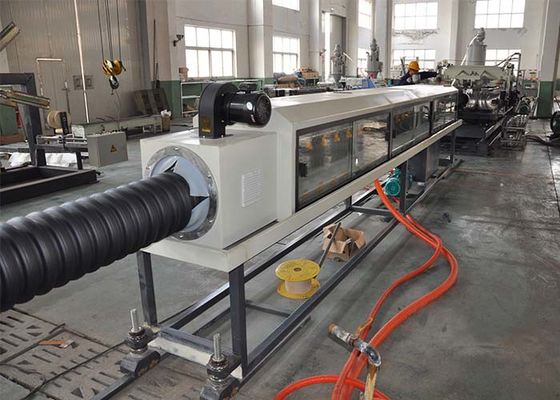

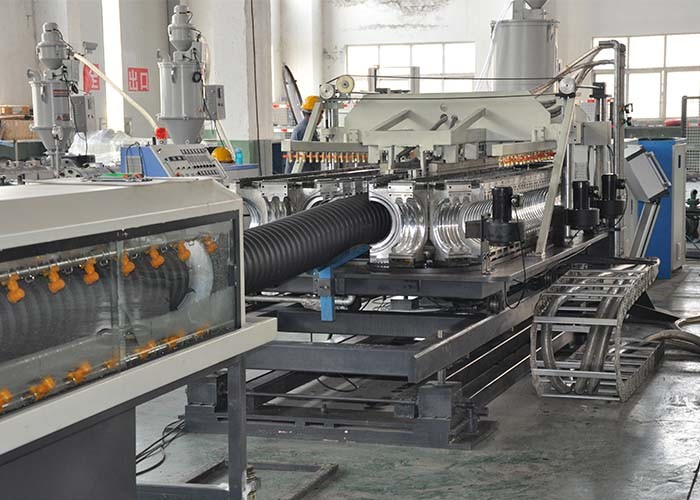

3.0 গঠন-মেশিন এসবিসিজে -200

- মডিউল এর চেইন দৈর্ঘ্য 4620 মিমি

- মডিউল 35 জোড়া পরিমাণ (অ্যালুমিনিয়াম ছাঁচ)

- ইনভার্টার 1 পিসি

- শীর্ষে এবং নীচে ইন-ফেজ ড্রাইভ মোটর 3.7kw

- শীতল মোড এয়ার কুলিং

- মডিউল কুলিং চ্যানেলগুলির চাপ 1.8MPa

- কেন্দ্রিয় উচ্চতা (মিমি) 1050 মিমি (সামঞ্জস্যযোগ্য)

- মডুলেল Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 মিমি

--আউটো ​​ub তৈলাক্তকরণ সিস্টেম 1 সেট

- শীতল জলের তাপমাত্রা 8-20 ℃

- ম্যাক্স।জল খরচ 1.5 কাম / ঘন্টা

- ম্যাক্স।অনুভূমিক সমন্বয় ± 50 মিমি

- ম্যাক্স।সোজা সামঞ্জস্য 100 মিমি

- মেশিনের ওজন 3000 কেজি



4.0 কাটিং মেশিন এসটিজি -200

- পাইপ ব্যাসের আইডি Φ50-Φ200 মিমি

- সিলিন্ডার দ্বারা "অর্ধেক" বাতা বাছাই

- ক্ল্যাম্পিং বায়ুসংক্রান্ত

- নির্ধারিত দৈর্ঘ্যে কাটা: গঠন মেশিন পাইপের দৈর্ঘ্য গণনা করে এবং কাটিয়া অর্ডার দেয়।



5.0 ওভারটর্নিং ব্র্যাকেট

- দৈর্ঘ্য 6000 মিমি



6.0 পিএলসি নিয়ন্ত্রণ এসystem

--তাপমাত্রা নিয়ন্ত্রণ

- যোগাযোগকারী (সিমেন্স)

- ইংরেজি মেনু

-হুমান মেশিন ইন্টারফেস 10.4 1 সেট (সিমেন্স)

- নতুন প্রজন্মের পিএলসি সিস্টেম 1 সেট (সিমেন্স)

- টাচ স্ক্রিন, ম্যান-মেশিন সংলাপ
