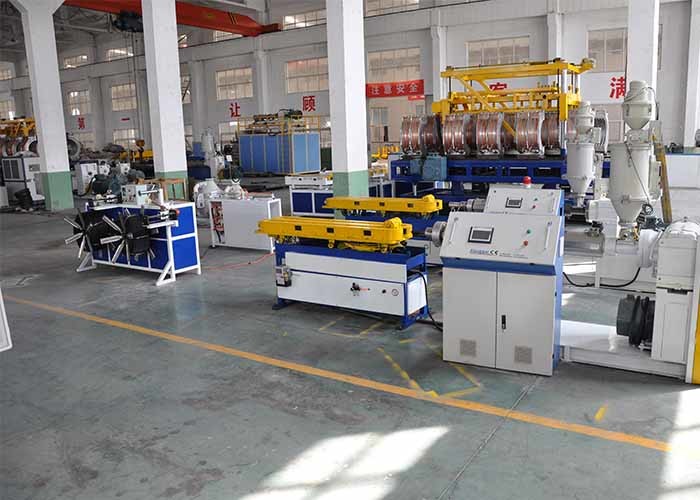

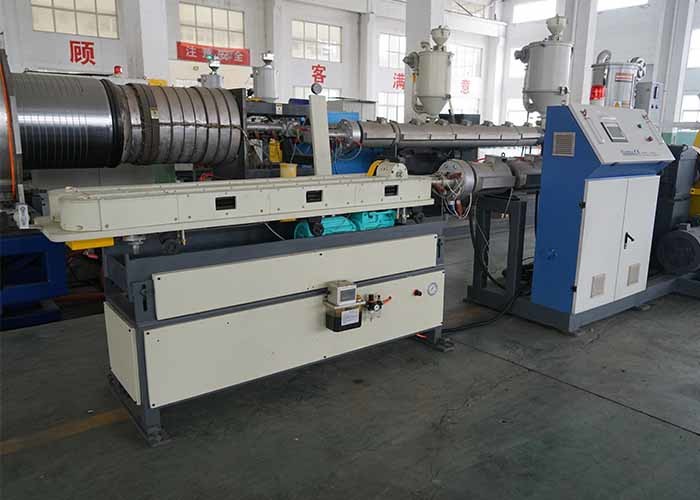

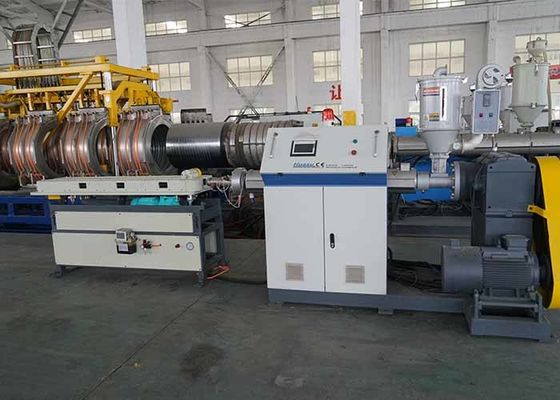

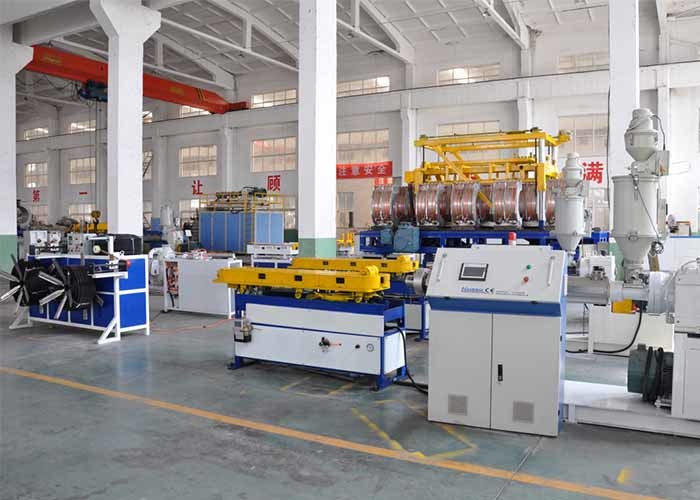

80 কেজি / এইচ আউটপুট হাই স্পিড সিঙ্গল ওয়াল rugেউখেলান পাইপ লাইন এসবিজি -50 22 কেডব্লু মোটর

সাধারণ জ্ঞাতব্য

• গ্রাহকের কাছ থেকে বিশেষ অনুরোধ:
• বিশেষত্ব:
• পণ্য:
  • প্রয়োগ: বৈদ্যুতিক আচরণ, জল নিষ্কাশন
  • পাইপের দৈর্ঘ্য: গ্রাহকের তদন্ত অনুসারে
  • প্রস্তাবিত কাঁচামাল:
  • পাইপ তালিকা এবং চাপ গ্রেড:

না	অভ্যন্তরীণ ব্যাস (মিমি)	ব্যাসের বাইরে (মিমি)	মন্তব্য
ঘ		16
ঘ		ঘঘ



পরিবেশের অবস্থা



অবস্থান	কর্মশালা
বিদ্যুৎ সরবরাহ	কোনও বিপজ্জনক অঞ্চল নয়, পাওয়ার স্টপ এরিয়া নেই
আর্দ্রতা ডিগ্রি	≤95%
তাপমাত্রা	0-36 ℃



কাজের শর্ত



শক্তি	380V / 3 ফেজ / 50HZ
সমস্ত ক্ষমতা	25 কেডব্লিউ
শীতল জল	জল পুনর্ব্যবহারযোগ্য।≤20 ℃, ≥0.3 এমপিএ, ～ 0.5 টি / ঘন্টা
সঙ্কুচিত বাতাস	0.3 মি 3 / মিনিট, ＞ 0.5 এমপিএ
লাইন ডাইমেনশন	6.5 মি/1.5.৫ মি / ২.৫ মি



প্রধান প্রযুক্তিগত পারফরম্যান্স



এক্সট্রুডার	মোটর	সর্বোচ্চ আউটপুট	বিঃদ্রঃ
এসজে 55/30	22 কেডব্লিউ	80 কেজি / ঘন্টা



1. আউটপুট ক্ষমতা উপকরণ এবং অপারেশন অবস্থার সাথে পরিবর্তিত হয়।

2. লাইনের গতি: বেধ অনুযায়ী, পাইপ স্ট্যান্ডার এবং অপারেশন শর্ত।

৩. অপারেশনের দিকনির্দেশ: ডান থেকে বামে।

4. লাইনের রঙ: HUASU স্ট্যান্ডার্ড রঙ।

৫. লাইনের স্পেসিফিকেশন উন্নত করার অধিকার থেকে যায়, ভবিষ্যতে গ্রাহককে কোনও পরিবর্তন করা হলে তাকে অবহিত করা হবে না।



সরঞ্জাম কনফিগারেশন



না	নাম ও মডেল		পরিমাণ
1.0	একক স্ক্রু এক্সট্রুডার এসজে-55/30		1 সেট
২.০	ছাঁচ	মরা মাথা & ছাঁচ ব্লক (16 মিমি, 23 মিমি)	২ সেট
3.0	বিরচন মেশিন		1 সেট
4.0	ঘূর্ণন মেশিন		1 সেট
5.0	পিএলসি নিয়ন্ত্রণ ব্যবস্থা		1 সেট



বিস্তারিত প্রযুক্তিগত তথ্য



ঘ।0 একা-স্ক্রু এক্সট্রুডার এসজে-৫5 /30

- স্ক্রু HV> 740 এর স্ক্রূ কঠোরতা

- ব্যারেল কঠোরতা ব্যারেল এইচভি> 940

- উপাদান 38CrMoAlA নাইট্রাইডিং হ্যান্ডলিং

- ব্যারেল নাইট্রাইডিংয়ের গভীরতা 0.5--0.7 মিমি

- স্ক্রু নাইট্রাইডিংয়ের গভীরতা 0.4-0.6 মিমি

- স্ক্রু 55 মিমি এর ব্যাস

--এল: ডি 30: 1

গরম ঠান্ডা

- ব্যারেল হিটিং জোন 3 জোন × 4 কিলোওয়াট

- ব্যারেল কুলিং জোন 3 অঞ্চল × 0.06 কিলোওয়াট

- হেড হিটিং জোন 2 জোন

পরিচালনা

- ড্রাইভ শক্তি 22kw

- ফ্রিকোয়েন্সি রূপান্তর হিটাচি, জাপান

- হুইল বক্স হার্ড গিয়ার পৃষ্ঠ



২.০ ছাঁচ

ঘ।ঘ মরা মাথা

--স্পেসিফিকেশন -16, φ 23 মিমি

- উপাদান 40Cr

- গরম লুপ স্টেইনলেস স্টিল

2.2 ছাঁচ ব্লক

--স্পেসিফিকেশন -16, φ 23 মিমি

- পরিমাণ 70 জোড়া

--মোল্ড ব্লক মোট দৈর্ঘ্য 70 × 56.55 = 4071.6 মিমি

- কুলিং টাইপ জল কুলিং



3.0 বিরচন মেশিন

- শীতল বেস বেস শীতলতা

- টেম্প্লেট উপাদান castালাই লোহা প্রক্রিয়া

- সংক্রমণ প্রকারের ট্র্যাক সংক্রমণ

- ছাঁচ সমাপ্তি দৈর্ঘ্য 1310 মিমি

- ডিগ্রেশন বক্স কৃমি চাকা, কৃমি চাকা পতন বাক্স 1 সেট

গিয়ার চাকা পতন বাক্স 1 সেট

- ম্যাক্স।গতি 21 মি / মিনিট

--ড্রাইভ পাওয়ার 3 কেডব্লু মোটর ফ্রিকোয়েন্সি রূপান্তর

- মিটার গণনা প্রকারের প্রভাব



ঘ।0 অটো ঘূর্ণন মেশিন

- টোক মোটর ড্রাইভিং

- উইন্ডিং প্লেট অভ্যন্তরীণ 220 * বহিরাগত 600 * প্রস্থ 260 মিমি

- ম্যাক্স।দৈর্ঘ্য 50 মি / আর



৫।0 পিএলসি নিয়ন্ত্রণ ব্যবস্থা

- ইলেক্ট্রিক অংশগুলি সিমেন্স ব্যবহার করে

--পিএলসি সিমেন্স
