পিই সরল ওয়াল পাইপ মেকিং এক্সট্রুশন লাইন এবং মেশিন পিই সলিড ওয়াল পাইপ তৈরি করার জন্য

সাধারণ জ্ঞাতব্য

• গ্রাহকের কাছ থেকে বিশেষ অনুরোধ:
• পণ্য:
  • অ্যাপ্লিকেশন: থ্রেডিং, বায়ুচলাচল, নিকাশী
  • পাইপের দৈর্ঘ্য: গ্রাহকের তদন্ত অনুসারে
  • প্রস্তাবিত কাঁচামাল: জন্য নতুন উপাদান পিই
  • পাইপ তালিকা এবং চাপ গ্রেড:

ব্যাস (মিমি)	20	25	32	40	50	63
চাপ গ্রেড



• পরিবেশের অবস্থা



অবস্থান	কর্মশালা
বিদ্যুৎ সরবরাহ	কোনও বিপজ্জনক অঞ্চল নয়, পাওয়ার স্টপ এরিয়া নেই
আর্দ্রতা ডিগ্রি	≤95%
তাপমাত্রা	0-36 ℃



• কাজের শর্ত



শক্তি	380 ভি x 50 হার্জ এক্স 3 ফেজ (গ্রাহকের প্রয়োজনীয়তা অনুসারে)
সমস্ত ক্ষমতা	140 কেডব্লু, শক্তি খরচ প্রায় 85 কেডব্লিউ
শীতল জল	জল পুনর্ব্যবহারযোগ্য।≤20 ℃, ≥0.3 এমপিএ, ～ 15M³ / ঘন্টা
সঙ্কুচিত বাতাস	0.3 মি 3 / মিনিট, ＞ 1.2 এমপিএ
বাহ্যরেখা মাত্রা	42 মি × 2.2 মি × 2.5 মি



• প্রধান প্রযুক্তিগত পারফরম্যান্স



এক্সট্রুডার	মোটর	সর্বাধিকআউটপুট	বিঃদ্রঃ
এসজে 65/33	75 কেডব্লিউ	220 কেজি / ঘন্টা	পাইপ জন্য এক্সট্রুশন
এসজে 30/25	2.2kw	10 কেজি / ঘন্টা	চিহ্ন জন্য এক্সট্রুশন



1. আউটপুট ক্ষমতা উপকরণ এবং অপারেশন অবস্থার সাথে পরিবর্তিত হয়।

২. লাইনের গতি: বেধ অনুযায়ী, পাইপের মান এবং অপারেশন শর্ত।

৩. অপারেশনের দিকনির্দেশ: ডান থেকে বামে।

4. লাইনের রঙ: HUASU স্ট্যান্ডার্ড রঙ।

৫. লাইনের স্পেসিফিকেশন উন্নত করার অধিকার থেকে যায়, ভবিষ্যতে গ্রাহককে কোনও পরিবর্তন করা হলে তাকে অবহিত করা হবে না।





বিস্তারিত প্রযুক্তিগত তথ্য

না	নাম	মডেল	পরিমাণ	মন্তব্য
1.0	একক স্ক্রু এক্সট্রুডার	এসজে 65। 33	1 সেট	পাইপ জন্য এক্সট্রুশন
	একক স্ক্রু এক্সট্রুডার	এসজে 30। 25	1 সেট	চিহ্ন জন্য এক্সট্রুশন
২.০	ছাঁচ		1 সেট
3.0	ভ্যাকুয়াম ক্যালিব্রেশন জল কুলিং ট্যাঙ্ক	এসজিজেডএল -৩৩	1 সেট	3000 মিমি
	ভ্যাকুয়াম ক্যালিব্রেশন জল কুলিং ট্যাঙ্ক	এসজিজেডএল -৩৩	1 সেট	6000 মিমি
4.0	স্প্রে জলের ট্যাঙ্ক	এসজিপিএল -৩৩	২ সেট
5.0	মেশিন বন্ধ	এসডিকিউ － 63	1 সেট
6.0	কাটিং মেশিন	এসজিকিউজি -৩৩	1 সেট
7.0	ওভারটর্ন বন্ধনী		1 সেট
8.0	নিয়ন্ত্রণ ব্যবস্থা		1 সেট



ঘ।ঘ একক স্ক্রু এক্সট্রুডার এসজে 30। 25

- স্ক্রু HV> 740 এর স্ক্রূ কঠোরতা

- ব্যারেল কঠোরতা ব্যারেল এইচভি> 940

- উপাদান 38CrMoALA, নাইট্রাইডিং হ্যান্ডলিং

- ব্যারেল নাইট্রাইডিং গভীরতা 0.5 ～ 0.7 মিমি

- স্ক্রু নাইট্রাইডিং গভীরতা 0.4 ～ 0.6 মিমি

- জল-কুলড জোর করে খাওয়ানো সহ স্লটেটেড ব্যারেল

- স্ক্রু ব্যাস 30 মিমি

--এল: ডি 25: 1

গরম ঠান্ডা

- ব্যারেল হিটিং জোন 3 অঞ্চল × 1 কিলোওয়াট

- ব্যারেল শক্তি 3kw

পরিচালনা

--এইসি মোটর 2.2kw

- রিডুসার প্ল্যানেটারি সাইক্লোয়েড রিডুসার

- হপার উপাদান স্টেইনলেস স্টিল হপার



ঘ.0 ছাঁচ

- স্পেসিফিকেশন Φ20-63 মিমি

- স্ট্রাকচার সর্পিল বিভক্ত কাঠামো নকশা

- উপাদান 40 কোটি ফোরজি এবং টেম্পারিং চিকিত্সা

- হিটিং পদ্ধতি স্টেইনলেস স্টিল গরম রিং

- হিটিং পাওয়ার 12 কেডব্লু

2.1 ডাই /মূল/ সাইজিং হাতা

- জল ফিল্ম আকারের হাতা

- উপাদান তামা

- স্পেসিফিকেশন Φ20, Φ25, Φ32, Φ40, Φ50, Φ63

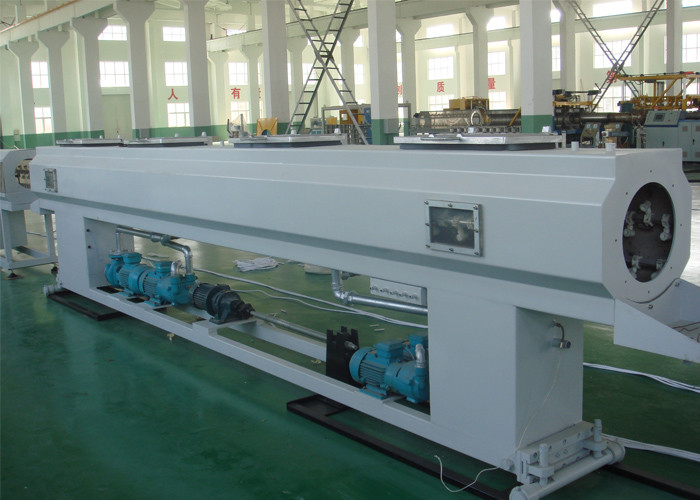

3.0 ভ্যাকুয়াম ক্রমাঙ্কন ডাব্লুater গooling এসজিজেডএল -৩৩

- প্রয়োগযোগ্য পাইপ পরিসীমা Φ20-63 মিমি

--বিশেষ উপাদান স্টেইনলেস স্টিল প্লেট স্প্রে পেইন্ট

- ভ্যাকুয়াম বক্স দৈর্ঘ্য 3000 মিমি

- ভ্যাকুয়াম পাম্প 3KW

- ওয়াটার পাম্প 2.2KW

--ম্যাক্সিমাম ভ্যাকুয়াম -0.06 এমপিএ

- স্টেইনলেস স্টিল ফিল্টার

--স্প্রে পাইপ 4 পিসি স্টেইনলেস স্টিল

--নজলে এবিএস

- জলের তাপমাত্রা এবং জলের স্তর স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

- বৈদ্যুতিন কন্ট্রোল বক্স ঝুলন্ত প্রকার

- ত্রিমাত্রিক সামঞ্জস্যপূর্ণ মন্ত্রিসভা

- এগিয়ে এবং পিছনে মোটর 0.75KW মুভিং

- উচ্চতা, অনুভূমিক ম্যানুয়াল নিয়ন্ত্রণ

- বক্সের 900 মিমি সামনে এবং পিছনের গতির দূরত্ব

- বাক্সের বাম এবং ডান সামঞ্জস্যের দূরত্ব ± 50 মিমি

- বাক্সের আপ এবং ডাউন অ্যাডজাস্টমেন্টের দূরত্ব ± 50 মিমি

- পেইন্টিং সহ গ্রাউন্ড রেল বর্গাকার ইস্পাত পাইপ

3.1 ভ্যাকুয়াম ক্যালিগ্রেশন জল শীতলকরণ এসজিজেডএল -৩

- প্রয়োগযোগ্য পাইপ পরিসীমা Φ20-63 মিমি

--বিশেষ উপাদান স্টেইনলেস স্টিল প্লেট স্প্রে পেইন্ট

- ভ্যাকুয়াম বক্স দৈর্ঘ্য 6000 মিমি

- ভ্যাকুয়াম পাম্প 4KW

- ওয়াটার পাম্প 4KW

--ম্যাক্সিমাম ভ্যাকুয়াম -0.06 এমপিএ

- স্টেইনলেস স্টিল ফিল্টার

--স্প্রে পাইপ 4 পিসি স্টেইনলেস স্টিল

--নজলে এবিএস

- জলের তাপমাত্রা এবং জলের স্তর স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা

- বৈদ্যুতিন কন্ট্রোল বক্স ঝুলন্ত প্রকার

- মন্ত্রিসভার উচ্চতা বাম থেকে ডানে সামঞ্জস্য করা যেতে পারে

- বাক্সের আপ এবং ডাউন অ্যাডজাস্টমেন্টের দূরত্ব ± 50 মিমি



4.0 স্প্রে জলের ট্যাঙ্ক এসজিপিএল-63

- ট্যাঙ্ক শরীরের স্টেইনলেস স্টিল

- ওয়াটার পাম্প 4KW

- দৈর্ঘ্য 6000 মিমি

- স্প্রে পাইপ 4 টুকরা স্টেইনলেস স্টিল

--নজলে এবিএস

- উচ্চতা নিয়মিত

- বাক্সের আপ এবং ডাউন অ্যাডজাস্টমেন্টের দূরত্ব ± 50 মিমি

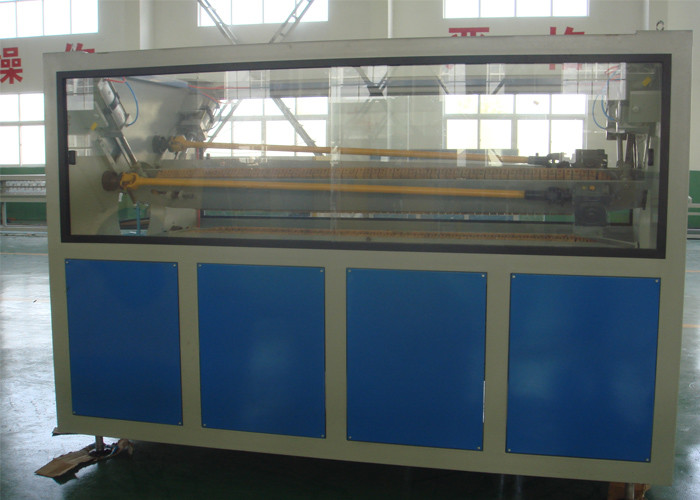

5.0 মেশিন বন্ধ SDQ－63

- দুটি পেড্রেল টাইপ করুন

- রাবার ব্লক উপাদান নরম ইলাস্টিক ভি আকারের রাবার ব্লক

- ক্ল্যাম্পিং টিউব ফর্ম বায়ুসংক্রান্ত

- ক্ল্যাম্পিং নল দৈর্ঘ্য 2200 মিমি

- ড্রাইভ মোটর পাওয়ার 3kw ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ

- হোলিং-অফ টেনশন (সর্বাধিক)3 কেএন

--হাউলিং গতি 3-30 মি / মিনিট

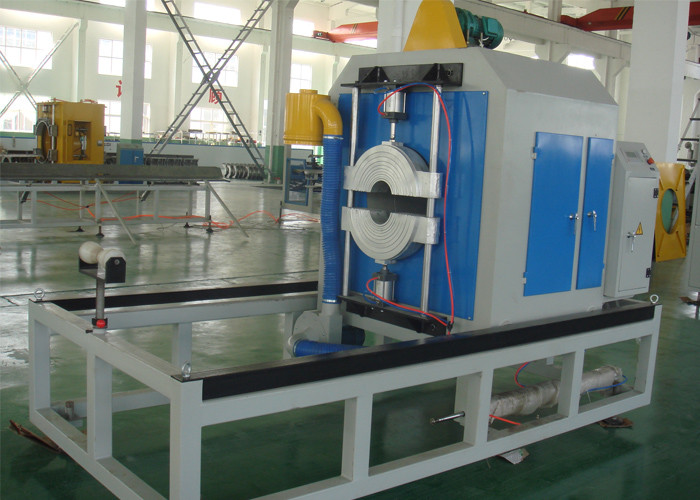

6.0 কাটিং মেশিন এসজিকিউজি-63

- প্রয়োগের ব্যাপ্তি Φ20 ～ Φ63 মিমি

- ক্ল্যাম্পিং পদ্ধতি বায়ুসংক্রান্ত ক্ল্যাম্পিং

--ব্লেড উপাদান খাদ ফলক

- কাটা ফর্ম বিজ্ঞপ্তি কাটিয়া

- রৈখিক গতিবেগ 0.3-5 ম / মিনিট কাজ করে

- কার্যকর স্ট্রোক দৈর্ঘ্য 1500 মিমি

- বিপ্লব মোটর শক্তি 1.1kw



7.0 ওভারটর্ন বন্ধনী এসটিএফ -6000

- পাইপের দৈর্ঘ্য 6000 মিমি লোড হচ্ছে

- ফ্ল্যাপ উপাদান স্টেইনলেস স্টিল পলিশ

- বায়ুসংক্রান্ত নিয়ন্ত্রণ, নির্দিষ্ট দৈর্ঘ্যের সাথে স্বয়ংক্রিয় ওভারটর্ন

8.0 নিয়ন্ত্রণ ব্যবস্থা

--শক্তি নিয়ন্ত্রণ ওমরন

- ইনভার্টার এবিবি

- কনট্যাক্টর সিমেন্স
