উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | SD Huasu Brand |
সাক্ষ্যদান: | CE, ISO9001:2008, UL, QS, GMP |
মডেল নম্বার: | PE একক প্রাচীর ঢেউতোলা পাইপ এক্সট্রুশন লাইন |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
প্যাকেজিং বিবরণ: | মান প্যাকেজ |
ডেলিভারি সময়: | 30 কর্মদিবস |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | 50 সেট/মাস |
ছাঁচ: | ডাই হেড, মোল্ড ব্লক, ওয়াটার হাতা | এক্সট্রুডার: | এসজে 90/33 |
---|---|---|---|
এল/ডি: | 33/1 | ব্যারেল গরম করা: | 5 জোন x 4.5 কিলোওয়াট |
ব্যারেল কুলিং: | 5 জোন x 0.18 কিলোওয়াট | মোটর: | 150-1500 r.p.m 75kw |
লক্ষণীয় করা: | 63 মিমি একক ওয়াল ঢেউতোলা পাইপ উত্পাদন লাইন,50 মিমি একক প্রাচীর ঢেউতোলা পাইপ উত্পাদন লাইন,একক স্ক্রু ঢেউতোলা পাইপ উত্পাদন লাইন |

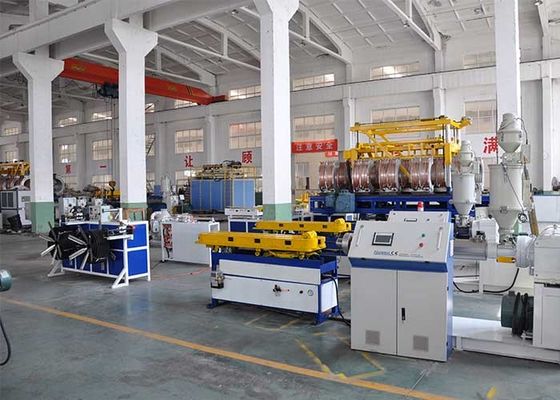

50mm 63mm একক প্রাচীর ঢেউতোলা পাইপ উত্পাদন লাইন একক স্ক্রু
বৈশিষ্ট্য
● সাইজিং হাতা অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, এবং পৃষ্ঠটি পরিধান-প্রতিরোধী।টিউব তরঙ্গরূপ বিশেষ সফ্টওয়্যার প্রোগ্রাম দ্বারা গণনা করা যেতে পারে, এবং রিং দৃঢ়তা একই ওজন এ প্রাপ্ত করা যেতে পারে।
● শীতল জল গঠন এবং ফেরত উভয় বিভাগে ইনজেকশন করা হয় (বাজারে এই ধরনের মডেলগুলি এয়ার-কুলড এবং জল ছাড়াই)।
● ছাঁচনির্মাণ মেশিনে কার্যকরভাবে পাইপের স্থানচ্যুতি কমাতে বিশেষ কাঠামো রয়েছে (পেটেন্ট সুরক্ষা সহ)।
● ছাঁচনির্মাণ মেশিনের বিশেষ কাঠামো রয়েছে যা কার্যকরভাবে উর্ধ্বমুখী হওয়াকে বাধা দেয় এবং নিশ্চিত করে যে মডিউলটি বিকৃত হবে না (পেটেন্ট সুরক্ষা সহ)।
উত্পাদন লাইন তালিকা
না. | নাম ও মডেল | পরিমাণ | |
01 | একক স্ক্রু এক্সট্রুডার SJ90x30 | 1 সেট | |
02 | ছাঁচ | 50 মিমি ডাই হেড মোল্ড ব্লক | 7 সেট |
63 মিমি ডাই হেড মোল্ড ব্লক | |||
75 মিমি ডাই হেড মোল্ড ব্লক | |||
90 মিমি ডাই হেড মোল্ড ব্লক | |||
110 মিমি ডাই হেড মোল্ড ব্লক | |||
160 মিমি ডাই হেড মোল্ড ব্লক | |||
200 মিমি ডাই হেড মোল্ড ব্লক | |||
03 | ফর্মিং-মেশিন SBCJ-200 | 1 সেট | |
04 | কাটিং মেশিন STG-200 | 1 সেট | |
05 | উল্টে যাওয়া বন্ধনী | 1 সেট | |
06 | পিএলসি কন্ট্রোল সিস্টেম | 1 সেট |
বিস্তারিত প্রযুক্তিগত তথ্য
1.0 একক স্ক্রু এক্সট্রুডার এসJ90x30
--ব্যারেল স্ক্রু স্ক্রু HV>740 এর কঠোরতা
--বস্তু 38CrMoAlA ব্যারেলের কঠোরতা HV>940
-- নাইট্রাইডিং হ্যান্ডলিং
-- ব্যারেল নাইট্রাইডিংয়ের গভীরতা 0.4--0.7 মিমি
-- স্ক্রু নাইট্রাইডিংয়ের গভীরতা 0.3-0.6 মিমি
-- স্ক্রু ব্যাস 90 মিমি
--L:D 30︰1
গরম ঠান্ডা
--ব্যারেল হিটিং জোন 5 জোন x 4.5kw
--ব্যারেল কুলিং জোন 5 জোন x 0.18kw
-- ব্যারেল গরম করার শক্তি 23kw
পরিচালনা
--AC মোটর 150–1500 rpm 75kw
-- কনভার্টারফুজি
--হুইল বক্স গিয়ার ড্রাইভিং
-- গিয়ার উপাদান 20CrMnTi
-- গিয়ার টাইপ হেলিকাল গিয়ার
-- সর্বোচ্চআউটপুট 260 কেজি/ঘন্টা
1.1 অটো-ফিডিং সিস্টেম
--অটো ড্রায়ার 1 পিসি
--মেটেরিয়াল অটো-লোডার 1pcs
2.0 ছাঁচ
2.1 ডাই হেড
-- স্পেসিফিকেশন: Φ50, Φ63, Φ75, Φ90, Φ110, Φ160, Φ200 মিমি
-- ডাই স্ট্রাকচার স্পাইরাল
--বস্তু 40 Cr নাইট্রাইডিং এবং quenching
2.2 ছাঁচ ব্লক
--উপাদান উচ্চ মানের অ্যালুমিনিয়াম খাদ
--পরিমাণ 35 জোড়া
--কুলিং টাইপ এয়ার কুলিং
3.0 ফর্মিং-মেশিন SBCJ-200
--মডিউলের চেইনের দৈর্ঘ্য 4620 মিমি
-- মডিউলের পরিমাণ 35 জোড়া (অ্যালুমিনিয়াম ছাঁচ)
--ইনভার্টার 1 পিসি
--টপ এবং বটম ইন-ফেজ ড্রাইভ মোটর ৩.৭ কিলোওয়াট
--কুলিং মোড এয়ার কুলিং
--মডিউল কুলিং চ্যানেলের চাপ 1.8MPa
--কেন্দ্রীয় উচ্চতা (মিমি) 1050 মিমি (নিয়ন্ত্রণযোগ্য)
--মডিউল Φ 50, Φ 63, Φ 75, Φ 90, Φ 110, Φ 160, Φ 200 মিমি
--অটো-তৈলাক্তকরণ সিস্টেম 1 সেট
--কুলিং জল তাপমাত্রা 8-20℃
-- সর্বোচ্চজল খরচ 1.5 cum/h
-- সর্বোচ্চঅনুভূমিক সমন্বয় ±50 মিমি
-- সর্বোচ্চখাড়া সমন্বয় 100 মিমি
-- মেশিনের ওজন 3000 কেজি
4.0 কাটিং মেশিন STG-200
-- পাইপের ব্যাস আইডি Φ50-Φ200 মিমি
-- ক্ল্যাম্পিং "অর্ধেক" সিলিন্ডার দ্বারা বাতা
--ক্ল্যাম্পিং বায়ুসংক্রান্ত
--নির্দিষ্ট দৈর্ঘ্যে কাটা: ফর্মিং মেশিন পাইপের দৈর্ঘ্য গণনা করে এবং কাটার আদেশ দেয়।
5.0 ওভারটার্নিং ব্র্যাকেট
-- দৈর্ঘ্য 6000 মিমি
6.0 PLC নিয়ন্ত্রণপদ্ধতি
--যথোপযুক্ত সৃষ্টিকর্তা
-- যোগাযোগকারী (সিমেন্স)
--ইংরেজি মেনু
--মানব মেশিন ইন্টারফেস 10.4 1সেট (সিমেন্স)
--নতুন প্রজন্মের পিএলসি সিস্টেম 1সেট (সিমেন্স)
--টাচ স্ক্রিন, ম্যান-মেশিন সংলাপ
